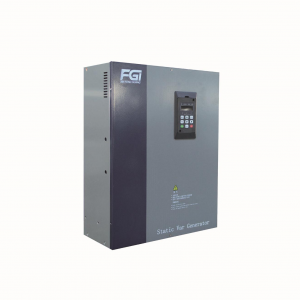

低壓動態無功補償器

新風光電子自主研發的低壓動態無功補償和諧波治理裝置（以下簡稱 SVG），采用智能算法進行控制，可快速補償無功功率，濾除諧波，抑制電壓波動和閃變，并能有效抑制三相不平衡，能很好的解決供電系統存在的電能質量問題。

產品咨詢

產品概述產品特點技術指標型號規格

工作原理： FGSVG 系列產品基本原理就是利用可關斷的電力電子器件（IGBT）組成自換相橋式電路，通過變壓器或者電抗器并聯到電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/p>

　　●  采用三電平結構，可降低單個 IGBT 的電壓應力，降低 du/dt，提高輸出波形質量。
　　●  采用 LCL 濾波電路，可有效吸收高頻諧波。
　　●  響應速度快，全響應時間約為 10ms。
　　●  采用國際知名廠家器件搭建硬件平臺，有效保證產品質量。
　　●  模擬量采樣設計精度高，高于 0.5% 。
　　●  模塊化設計，易于安裝調試。
　　●  防雨防塵設計，滿足戶外安裝要求。
　　●  可實現遠程監控，實時監控供電系統的電能質量。
　　●  運行安全穩定。
　　●  具有故障消除自啟動功能。
　　●  部分機型使用穿刺夾和開口式戶外 CT，允許帶電安裝。

性能指標
單臺補償容量	30～500kvar
無功輸出范圍	容性額定功率到感性額定功率無級平滑可調
無功輸出特性	電流源
有效響應時間	瞬時響應時間小于 100us，全響應時間小于 10ms
特有技術	故障消除自啟動
噪聲	不超過 60dB（背景噪聲 45dB）
效率	滿功率運行時大于 97%
顯示及接口
顯示屏規格	新風光自主研發設計顯示屏
通信接口	RS485
通信協議	Modbus_RTU
保護功能
保護功能	交流過電壓保護、直流過電壓保護、溫度保護、裝置短路保護、裝置過載保護（限定于額定功率）
安全性能
可靠接地點	有
絕緣電阻	500VDC 兆歐表，100MΩ
絕緣強度	50Hz、2.2kV 的正弦交流電壓 1min，不擊穿、不飛弧，殘余電流小于 10mA
產品配置
單機運行	可以
并聯運行	最多并聯 10 臺
防護等級	戶內式機型 IP20；戶外式機型 IP44
外殼顏色	標配 RAL7035，如需其他顏色，請聯系生產廠家定制
外形尺寸	見第二章
環境條件
環境溫度	-10~40℃
存儲溫度	-30~70℃
相對濕度	月平均值不大于 90﹪，無凝露
海拔高度	1000m，高于 1000m 需咨詢生產廠家進行定制
散熱方式	強迫風冷

技術參數表如下

產品型號	FGSVG-L □ / □ - □□ - □ 新風光靜止無功發生器
產品功能	補償無功功率、治理諧波、平衡負序電流、抑制電壓閃變
輸入
工作電壓	380VAC±10%
工作頻率	50±0.2Hz
進線方式	戶外機型下進線，戶內機型上進線
電網相序自適應	可以
外接 CT 要求	三相電流CT，二次側額定電流 5A，精度 0.2s 或更高
電流檢測方式	電網側 / 負載側檢測

壁掛外形尺寸

規格	安裝孔距		外形尺寸			安裝孔半徑R（mm）	參考重量
規格	W1	H1	W	D	H	安裝孔半徑R（mm）	參考重量
FGSVG-L30/0.4-4H	300	505	405	179	465	6	27.5
FGSVG-L50/0.4-4H	300	600	430	200	560	6	36.5
FGSVG-L100/0.4-4H	360	650	506	217	610	6	56

戶內機柜

規格	外形尺寸			重量 (kg)	進線方式
	W	D	H
FGSVG-L100/0.4-4R	600	800	2200	400	下進線
FGSVG-L200/0.4-4R				480
FGSVG-L300/0.4-4R				550
FGSVG-L400/0.4-4R				620
FGSVG-L500/0.4-4R				700

戶內降壓

規格	外形尺寸			重量 (kg)	進線方式
	W	D	H
FGSVG-L100/10T-4R	2200	1100	2200	1700	下進線
FGSVG-L200/10T-4R				1900
FGSVG-L300/10T-4R				2070
FGSVG-L400/10T-4R				2360
FGSVG-L500/10T-4R				2640
